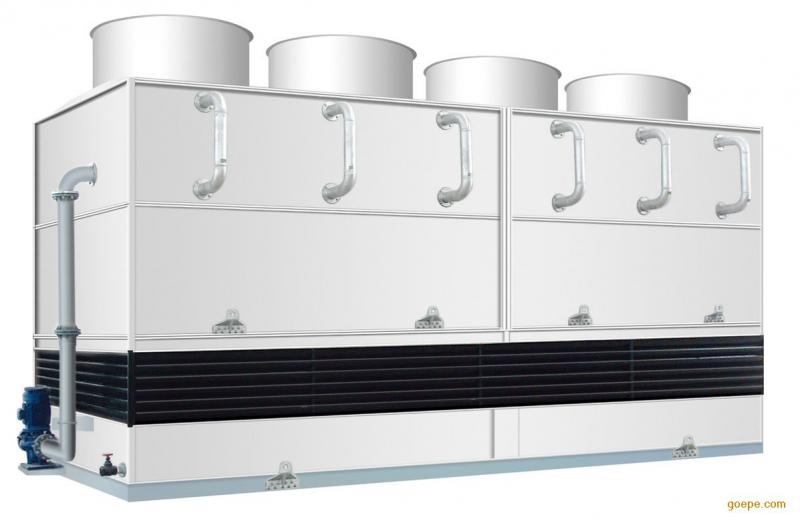

逆流式蒸發式冷凝器內設有：噴淋水裝置、蛇形冷凝盤管、、除水器、底部設集水盤。箱體外部設循環水泵、電子水處理儀、冷凝盤管頂部裝有軸流通風機。工作運行時，冷卻水由水泵送至冷凝盤管上面的噴嘴，均勻地噴淋在冷凝盤管的外表面，形成很薄的一層水膜。經過軸流通風機的引風，空氣由箱體下部側面進入設備內部（由于空氣是由箱體下部進入，頂部出來?？諝饬骱蛧娏芩姆较蛳喾?，所以稱為逆流式）。強化了空氣流動，形成箱內負壓，促使水的蒸發溫度降低，促進水膜蒸發，強化了冷凝盤管的放熱。高溫制冷劑蒸汽從蛇形冷凝盤管的上部集管進入，被管外的冷卻水冷凝的液體從冷凝盤管下部集管流出。水吸收了制冷劑的熱量以后，一部分蒸發變成水蒸氣被軸流通風機吸走排入大氣，沒有被蒸發的冷卻水和引進的新風換熱后滴落在下部的集水盤內，供水泵循環使用。

主要應用場合：

1、各類氟利昂制冷系統

2、氨制冷系統

3、碳氫類制冷系統

4、其它制冷劑或物料的冷凝

南方地區推薦使用順流型蒸發式冷凝器，北方地區使用逆流型蒸發式冷凝器
